高層建筑供暖系統怎么設計？4種主流形式全解析

      隨著城市天際線不斷攀升，高層建筑早已成為城市發展的主流形態。但高樓林立的背后，也給暖通設計帶來了新的挑戰——尤其是供暖系統設計，受建筑高度、壓力工況等因素影響，比多層建筑復雜得多。

今天就和大家聊聊高層建筑供暖系統設計的核心問題，以及目前國內主流的4種系統形式，幫大家理清設計思路～

高層建筑供暖設計的核心難點主要集中在兩方面：

一是熱負荷計算，需結合高層建筑的豎向空間特性、熱損失規律等精準核算；

二是系統形式與外網連接。由于高層建筑供暖系統的水靜壓力大，連接室外熱網時，必須結合散熱器承壓能力、外網壓力狀況來確定形式和連接方式；同時還要解決因樓層多導致的系統垂直失調問題。

針對這些難點，國內形成了多種成熟的高層建筑熱水供暖系統形式，下面逐一拆解～

一、分層式供暖系統：上下分區，隔絕壓力

所謂分層式供暖系統，就是在垂直方向?qū)⒔ㄖ殖蓛蓚€(gè)或多個獨立供暖系統。這是解決高層壓力問題的基礎方案。

其核心設計邏輯是：

下層系統直接與室外熱網連接，它的高度限制主要取決于外網壓力工況和散熱器的承壓能力，不能超出安全承壓范圍；

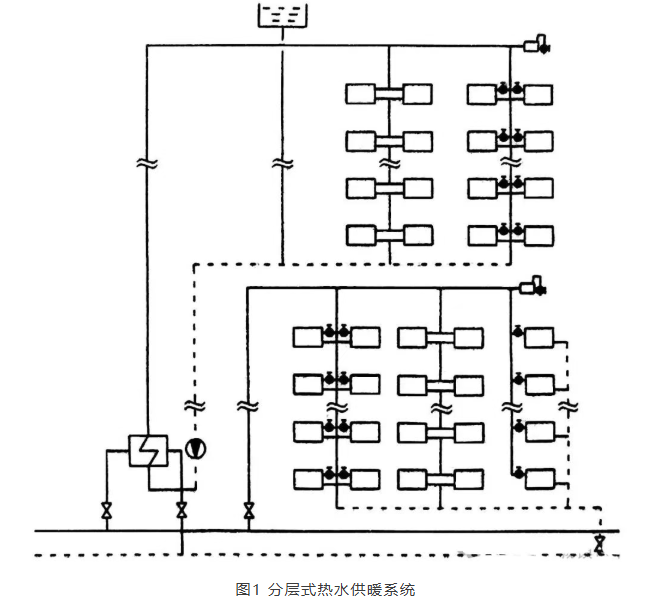

上層系統則采用隔絕式連接（如圖1），通過水加熱器將上層系統的壓力與室外熱網完全隔絕，避免高壓損壞設備。這種上層隔絕、下層直連的方式，也是目前應用最廣泛的分層設計形式。

二、單、雙管混合式系統：兼顧調節性與穩定性

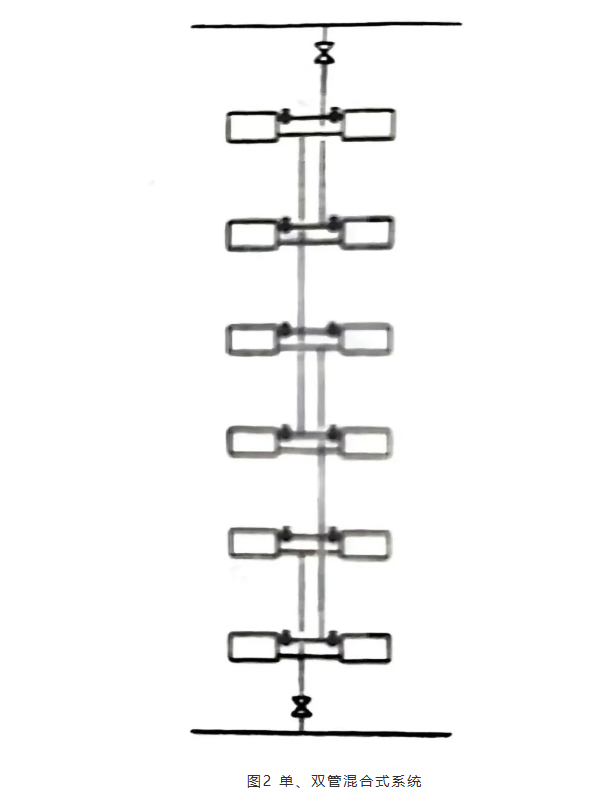

如果把散熱器沿垂直方向分成若干組，每組內部用雙管形式，組與組之間用單管連接，就組成了單、雙管混合式系統（如圖2）。

這種系統堪稱“取長補短”的典范，優勢很突出：

1.  避免了雙管系統樓層過多時的嚴重豎向失調問題；

2.  解決了單管系統散熱器支管管徑過粗的弊端；

3.  散熱器可進行局部調節，滿足不同房間的溫度需求。

三、專用分區供暖：適配大面積/成片高層

如果是建筑面積大的單棟高層建筑，或是成片的高層小區，更適合采用專用分區供暖方案。

設計思路是將建筑豎向按高度分區，分成兩個或多個采暖分區，每個分區由獨立的采暖系統和設備供給，各分區的供暖參數可保持一致。

分區高度的確定有三個關鍵因素：散熱器的承壓能力、系統管材附件的材質性能、系統的水力工況特性。分區后，前面提到的常規采暖系統、分戶采暖系統等結構形式都可以靈活采用。

四、直連（靜壓隔斷）式供暖系統：破解“高低區共存”難題

在多層建筑小區里突然新增高層建筑，是暖通工程師最頭疼的場景之一。傳統解決方案要么投資高，要么供暖效果差：

1.  單獨設置熱源：高低區熱媒參數一致，但投資和后期運行管理費用高；

2.  設熱交換器隔絕低區：低區熱媒參數低，換熱后高區散熱器表面溫度更低，需要大量散熱器，難以布置，且實際運行參數可能更低，供暖質量無法保證；

3.  雙水箱法：需占用建筑空間，增加建筑荷載，還會浪費熱量、腐蝕管道；

4.  閥門調節法：僅能改變動壓，對靜壓無效，易導致散熱器爆裂。

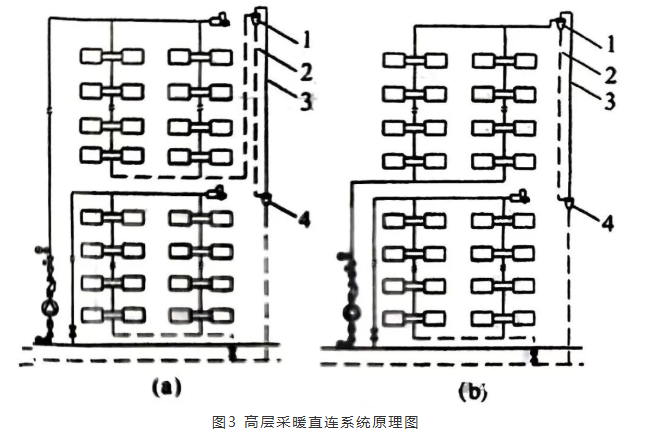

而直連（靜壓隔斷）式供暖系統，就很好地解決了這個問題，也是目前工程上應用較多的有效方案，其原理如圖3所示。

（a）同程順流式 ；（b）同程倒流式

1—上端靜壓隔斷器；2—導流管；3—恒壓管；4—下端靜壓隔斷器

無論哪種形式的直連系統，熱媒都要經歷“低區管網供水經泵加壓送至高區→散熱器散熱→回水減壓回到低區管網”的過程，核心是將系統熱媒靜壓力消耗到合理范圍，關鍵在“減壓”。

具體控制邏輯：

1.  高區與低區采暖系統必須分開，重點控制回水流回低區管網的過程；

2.  上端靜壓隔斷器除了隔絕、排氣，還能讓熱媒切向流入，利用大直徑緩沖減壓，使流體離心旋轉；

3.  導流管內流體呈非滿管流，依靠重力旋轉流動，將靜壓轉化為動壓，動能在旋轉中被消耗；

4.  下端靜壓隔斷器阻斷靜壓向下傳遞，恒壓管保證上下端隔斷器上端壓力一致；

5.  減壓后的熱媒依靠重力流入回水管道，再加上供水泵后的止回閥，無論系統是否運行，高低區都能相互隔絕，安全穩定。

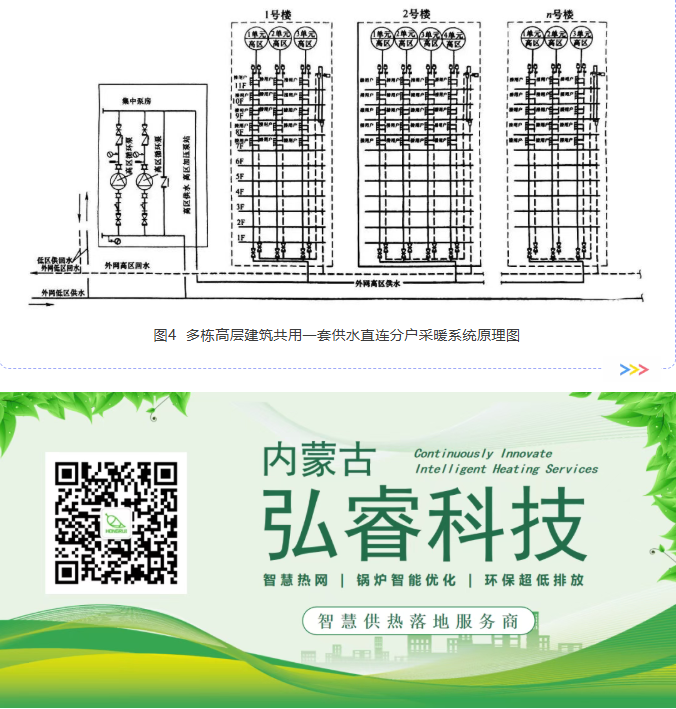

值得一提的是，這種系統也適用于分戶采暖系統，且多棟高層建筑可共用一套供水系統（如圖4所示），進一步降低投資成本。
